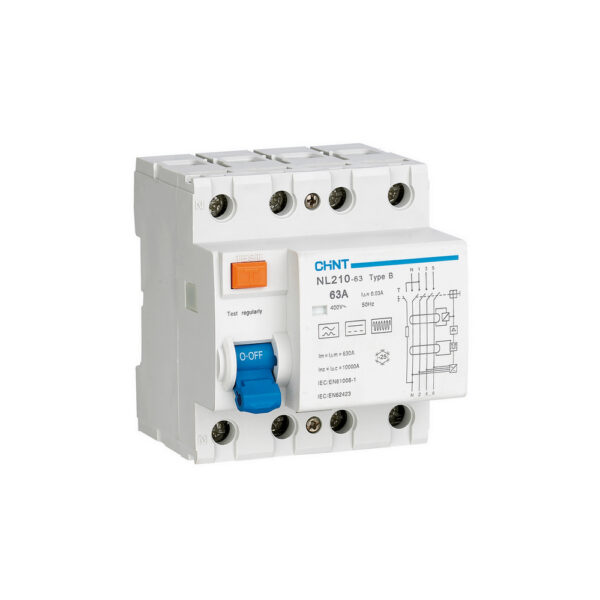

Chint NL210 3-fazowy wyłącznik różnicowoprądowy RCD TYP B.
Aparat zapewniający pełny zakres bezpieczeństwa do stacji ładowania samochodów elektrycznych, hybrydowych. Wyłącznik różnicowoprądowy RCD TYPU B zalecany dla instalacji elektrycznej pod Wallbox lub stację ładowania EV. Produkt firmy Chint oferuje dobrą cenę oraz jakość. Wielu producentów w swoich instrukcjach instalacji zaleca montaż RCD typ B np. Tesla Wall Connector.
W przypadku ładowania samochodów elektrycznych i instalacji solarnych, zaleca się zastosowanie RCD typu B. Zwykły wyłącznik różnicowoprądowy RDC typu A może przestać działać w aplikacjach ładowania samochodu elektrycznego oraz instalacji PV. Brak odpowiedniego zabezpieczenia w najgorszym przypadku może doprowadzić do pożaru lub wypadków elektrycznych np. porażenia prądem. Wydawałoby się, że zainstalowanie zwykłej ?różnicówki? (RCD typ A) pozwoli zabezpieczyć stację ładowania przed groźnymi prądami upływu i jej użytkownika przed porażeniem. Tak, o ile do niej nie zostanie podłączony pojazd elektryczny. Jeśli będziemy traktować stację ładowania jako odrębne urządzenie, to możemy uważać, że wystarczy nam zwykła różnicówka bo w grę wchodzi tylko upływ prądów zmiennych. Jednak po podłączeniu auta, układ nam się komplikuje, gdyż mamy wtedy dochodzące do tego ryzyko upływu prądu stałego. Może się tak wydarzyć np. w przypadku uszkodzenia izolacji przewodów DC w pojeździe, problemami z akumulatorem, czy uszkodzeniem wbudowanej w pojazd energoelektroniki. Poprzez połączone masy układu może popłynąć prąd stały. A czym to skutkuje? Bardzo poważnymi konsekwencjami dla nieruchomości oraz życia użytkownika
Wyłącznik różnicowoprądowy Typu B charakteryzuje się detekcją wielu anomalii występujących w instalacji elektrycznych:
Wyzwalanie jest zapewnione dla sinusoidalnych prądów różnicowych AC pulsujących DC
Prądy szczątkowe, przemienne szczątkowe prądy sinusoidalne do 1000 Hz
Pulsujące stałe prądy różnicowe
Charakterystyki wyzwalania Chint NL230
30mA – dodatkowe zabezpieczenie przed dotykiem bezpośrednim.
100mA – skoordynowane z układem uziemienia wg
wzór I?n ? 50 / R, zapewniający ochronę przed kontaktami pośrednimi;
300mA – ochrona przed kontaktami pośrednimi, a także zagrożeniem pożarowym.
Informacje ogólne :
-
Prąd znamionowy: 40A
-
Napięcie: 230 / 400VAC ~ 240 / 415VAC
-
Zdolność wyłączania zwarciowego: 10 kA IEC / EN 62423 i IEC / EN 61008-1
-
Oznaczenie CE: tak
-
Liczba biegunów: 4P
-
Klasa: B.
-
I?m: 630A
-
Klasa ochrony: IP20
-
Trwałość mechaniczna: 2000 połączeń
-
Żywotność elektryczna: 2000 połączeń
-
Temperatura pracy: -25? + 40?C przy temperaturze otoczenia 35?C
-
Typ Opis: Klasa B (Typ B): Ochrona standardowa
-
Pasuje między innymi do Tesli Powerwall, Wall Connector i wielu innych urządzeń typu EVSE Wallbox
Zaprojektowany głównie do ochrony instalacji z aplikacjami DC. Zapewnia rozszerzoną ochronę w zastosowaniach bezpośrednich i sinusoidalnych DC
